Глава 2. Свет и вещество

2.2. Телескопы

2.2.3. Аберрации

Искажение изображения, вызванное недостатками оптической системы, называется аберрацией. Аберрации оптических систем бывают физические и геометрические. Физическая аберрация – хроматическая. Геометрические аберрации – сферическая, кома, астигматизм, кривизна поля и дисторсия.

1

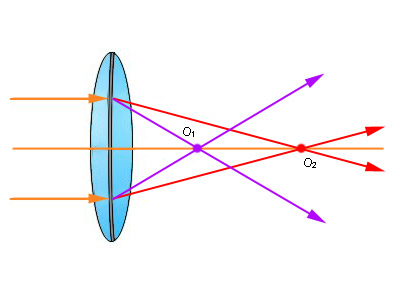

Рисунок 2.2.3.1. Хроматическая аберрация создает радужный ореол вокруг звезды

Хроматическая аберрация характерна для всех преломляющих оптических приборов. Возникает из-за того, что коэффициент преломления среды зависит от длины волны света. Синие лучи отклоняются линзой сильнее красных, и поэтому положения фокусов для лучей разных длин волн не совпадают. В результате изображение звезды выглядит как набор радужных колец.

Уже первые телескопы Галилея имели сильную хроматическую аберрацию. Первым, кто решил «избавиться» от хроматической аберрации, был Ньютон. Сначала он решил попробовать в телескопах две линзы, имеющие отрицательную и положительную оптическую силы, но не смог создать телескопа, свободного от хроматической аберрации. Именно поэтому Ньютон стал делать телескопы с вогнутыми зеркалами.

Только в 1747 году Эйлер математически доказал существование объектива, состоящего из двух стеклянных менисков, лишенного хроматической аберрации. Оптические системы, в которых хроматическая аберрация устранена в объективах, изготовленных из стекол с различными коэффициентами преломления, называются ахроматами.

Хроматическая аберрация полностью отсутствует в зеркальных системах.

Сферическая аберрация возникает из-за того, что лучи света, параллельные главной оптической оси объектива, падая на сферическую поверхность линзы или зеркала, после преломления или отражения пересекаются не в одной точке. Края объектива строят изображение ближе к объективу, а центральная часть – дальше. В результате изображение имеет в фокальной плоскости нерезкий вид.

В рефракторах сферическая аберрация совместно с хроматической аберрацией устраняется подбором линз. В рефлекторах зеркалу придают не сферическую, а параболическую форму. Система, в которой сферическая аберрация исправлена, называется стигматичной.

2

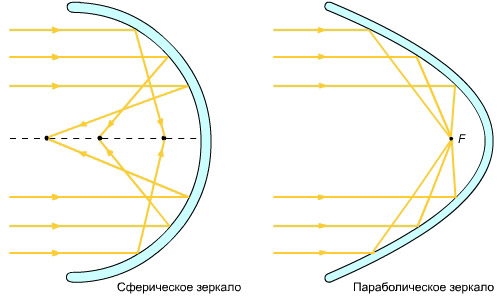

Рисунок 2.2.3.2. Сферическая аберрация исправляется приданием зеркалу параболической формы

3

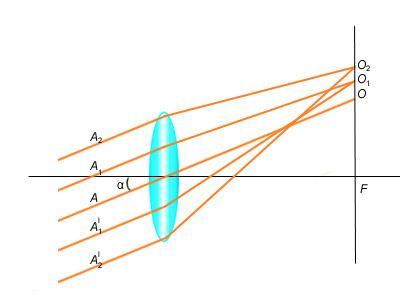

Рисунок 2.2.3.3. Кома

Кома – внеосевая аберрация, связанная с наклоном лучей света, идущих от источника, к оптической оси телескопа. При этом изображение звезды имеет вид капли или кометы с ярким ядром и большим хвостом – отсюда и пошло название аберрации. Линейные размеры пятна комы пропорциональны расстоянию звезды от оптической оси и квадрату относительного отверстия объектива.

Система, свободная как от сферической аберрации, так и от комы, называется апланатической.

4

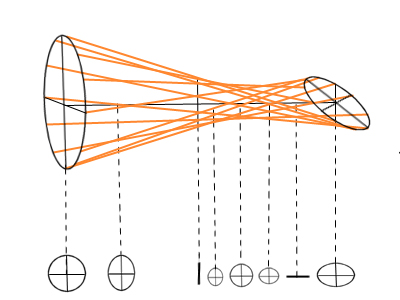

Рисунок 2.2.3.4. Астигматизм

Астигматизм заключается в растягивании точечного изображения в черточку. Лучи света от объекта, идущие в разных плоскостях, не могут сфокусироваться на одной плоскости изображения. Размер астигматического изображения растет пропорционально квадрату углового расстояния звезды от центра оптической системы. Оптические системы, в которых исправлен астигматизм, называются анастигматическими.

Наконец, дисторсия связана с искажением масштабов изображения. Изображение звезды собирается в одну точку, но эта точка не совпадает с изображением звезды в идеальном телескопе. Из-за этого изображение квадрата будет иметь вид либо подушки, либо бочки. Оптические системы, свободные от дисторсии, называются ортоскопическими.

5

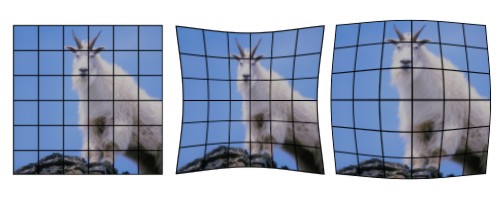

Рисунок 2.2.3.5. Подушкообразная и бочкообразная дисторсии. Слева приведено неискаженное изображение

В 1929 году Бернгардт Шмидт решил проблему создания телескопа, свободного от комы и астигматизма и обладающего большим полем. В камере Шмидта используются вогнутое сферическое зеркало и коррекционная пластинка Шмидта, которая представляет собой почти плоское оптическое стекло, надлежащим образом заретушированное с одной стороны. Центральная часть пластинки действует как слабая положительная линза, внешняя часть пластинки – как слабая отрицательная линза. Такие оптические системы называются камерами Шмидта или системами Шмидта.

6

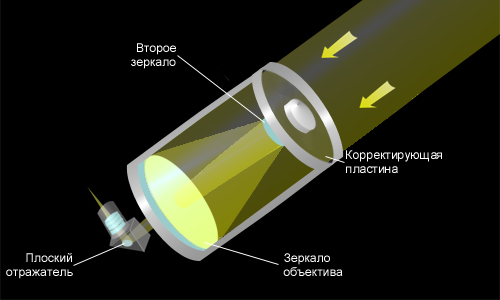

Рисунок 2.2.3.6. Телескоп Шмидта

На наблюдения в телескоп накладываются также физические ограничения. Поскольку звезды – не абсолютные точки, а имеют конечный угловой размер, (например, Солнце (R = 7∙10⁸ м) с расстояния d = 10 пк будет видно под углом θ = R/d ≈ 6∙10^–4 "), нужно учитывать явление дифракции: для монохроматического источника с длиной волны λ размер дифракционного кружка

7

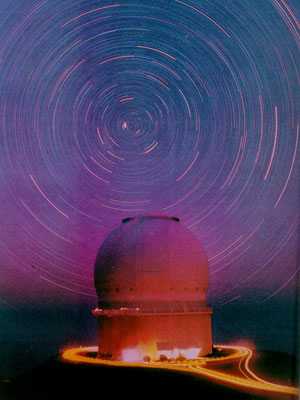

Рисунок 2.2.3.7. Обсерватория Мауна-Кеа ночью

Помимо этого существует и другая причина, ограничивающая максимальное разрешение телескопа, – дрожание атмосферы. В результате редко когда изображение бывает лучше 1", что намного больше угловых размеров дифракционного кружка. Во многих обсерваториях (особенно старых) неплохим результатом считается разрешение в 2–3". Однако это размер усредненного во времени изображения. В каждый момент времени разрешение может быть меньше.

Самые качественные наблюдения на Земле проводятся в высокогорной обсерватории Мауна-Кеа (4 000 м над уровнем моря) на Гавайских островах. Космический телескоп свободен от влияния атмосферы, и там достигается дифракционный предел.

Система с адаптивной оптикой является не стационарной, а может изменять формы входящих в нее поверхностей в зависимости от изменения изображения объекта. Таким образом, удается в значительной мере подавить негативное воздействие земной атмосферы. В результате удается достичь более высокого разрешения, а значит, и получить новые данные о наблюдаемых объектах.

В 70-х годах ХХ века стал применяться метод спекл-интерферометрии, состоящий в статистической обработке очень коротких экспозиций (0,01 сек), за время которых дифракционное изображение не «размазывается» атмосферой.
