Формулы для вычисления сопротивлений проводников, соединенных последовательно.

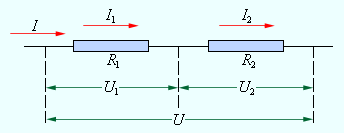

Рис. 1. Последовательное соединение проводников

Работа электрического поля по перемещению заряда на всей последовательной цепи равна сумме работ на отдельных участках. Поэтому общее напряжение (U) последовательной цепи будет складываться из напряжений на отдельных участках:

Сила тока для последовательно соединенных проводников одинакова:

С учетом закона Ома для участка цепи получаем:

Или:

Это означает, что сопротивление последовательной цепи равно сумме сопротивлений отдельных участков:

Примеры последовательного соединения в быту: электрический звонок включается последовательно с кнопкой, электрический выключатель включается последовательно с тем прибором, который он должен включать и выключать, лампочки в елочной гирлянде включаются также последовательно.

Рис. 2. Последовательное соединение потребителей тока
